麻雀-07
案例介紹：
此款飛行器作為現有系統最完整的微型無人飛行器，機身采用玻纖（FR-4）材料，僅重115g，機身集成GPS、氣壓計、磁羅盤、陀螺儀、加速度計等傳感器，除了可以手動控制飛行外，還可實現自主飛行。
通信距離1km，可在電腦端進行飛行任務規劃并實時掌握飛行數據；機載攝像頭可拍攝飛行照片并通過數據鏈回傳至地面站。
拋飛模式可以在拋投起飛時迅速回到穩定狀態，自動組網技術可方便后期開展相關集群科研實驗。
主要用于旋翼類無人機集群技術測試、多旋翼無人機機載系統教學與科研開發以及微型多旋翼無人機設計等技術開發和科研教學領域。目前國內最小的全功能無人飛行器。
技術參數：
| 產品特點 | 可折疊設計 |
| 無刷電機動力 | |
| GPS定位 | |
| 遙測數據鏈距離1km | |
| 可拍照攝像頭 | |
| 無線圖片傳輸 | |
| 自動組網設計 | |
| 規格尺寸 | 折疊后74*74*55mm，展開140*140*55mm |
| 重量115g | |
| 飛行情況 | 懸停10分鐘；充電30分鐘；最大負載15g 最大飛行速度6.5m/s |
| 支持的控制器 | 遙控器控制 |
| windows地面站控制 |
關鍵技術：
● 微型設計技術：在很小尺寸的機身上集成四旋翼所有功能特點；
● 拋投回正技術：無人機在任何狀態下都能回到正常飛機狀態；

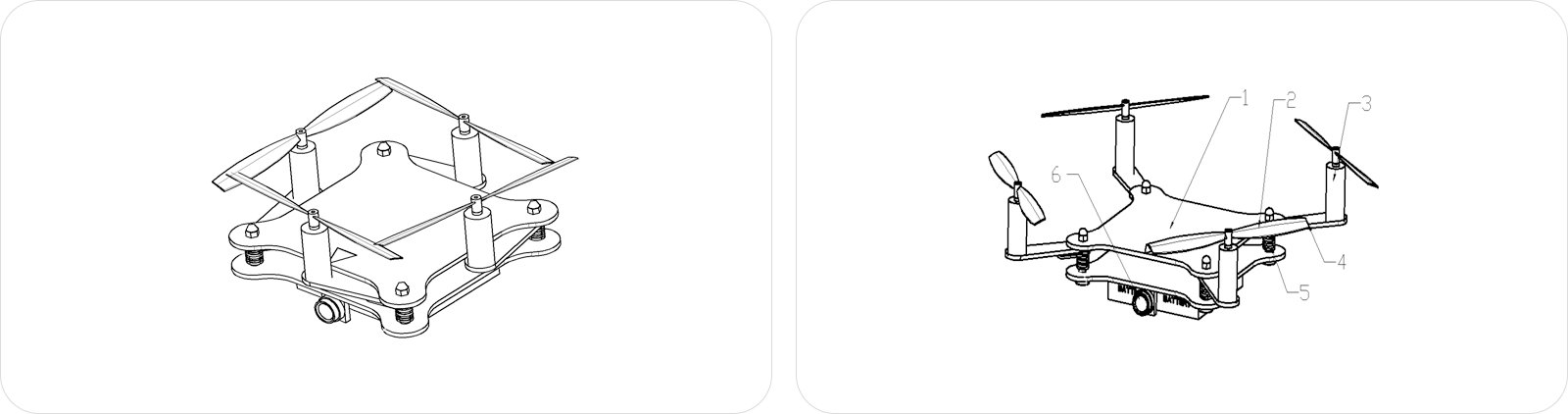

● 機臂自動展開技術：無人機可以折疊到74×74mm，在拋投后展開到軸距140mm；
● 天線自動展開技術：無人機折疊后高度在55mm，拋投展開后高度110mm；
● 隔離電池和大電流對磁羅盤影響技術：該技術是無人機小型化的關鍵，電池與磁羅盤距離在物理上無法拉開合適距離，通過創新技術，將電池對磁羅盤的影響降到可以接受范圍內。
